　　波紋伸縮節作為彈性密封零件，首先要滿足強度條件，即其_大應力不_過給定條件下的許用應力。允許應力可由jixian應力除以相應係數得出。根據波紋管的工作條件和對它的使用要求，jixian應力可以是屈服強度，也可以是波紋管失穩時的臨界應力，或者是疲勞強度等。要計算波紋管zui大工作應力要分析波紋管管壁中的應力分布。

　　波紋伸縮節設計的理論基礎是板殼理論、材料力學、計算數學等。波紋伸縮節設計的參數_多，由於波紋伸縮節在係統中的用途不同，其設計計算的重點也不一樣。例如，用於力平衡元件，要求波紋管在工作範圍內其有效麵積不變或變化很小；用於測量元件，要求波紋管的彈性特性是線性的；波紋伸縮節用於真空開關管作真空密封件，要求波紋管的真空密封性、軸向位移量和疲勞壽命；用於閥門作密封件，要求波紋管應具有相應的耐壓力、_、耐溫度、工作位移和疲勞壽命。根據管道波紋管的結構特點，可以把波紋管當作圓環殼、扁錐殼或圓環板所組成。設計計算管道波紋管也_是設計計算圓外殼、扁錐殼或團環板。



　　計算波紋伸縮節的參數為剛度、應力、有效麵積、失穩、允許位移、耐壓力和使用壽命。為了_好的確保波紋伸縮節的裝置要求和裝置質量，裝置人員應該了解把握波紋膨脹節的作業原理，各個零件的效果和質量要求，還有裝置質量的操控辦法等等。金屬波紋膨脹節設有導流筒的時分。

　　在裝置完結之後，要標明內部流體的活動方向。假如不對其進行標明，很有或許會在裝置的時分呈現過錯，反而會使得導流筒掉落。還有在金屬波紋膨脹節的運送過程中不要損壞波紋管，要采納相應的維護措施。

　　關於無約束型的波紋伸縮節，應該設有裝運杆，對波紋管顯露的波紋伸縮節，要根據需求規劃外維護套。這樣都是為了避免波紋部位的磕碰。法蘭也是需求維護的，這樣能夠避免碰傷劃痕，特別是徑向的這種劃痕，是會形成流體的走漏的。

　　波紋伸縮節從材質上可分為金屬和非金屬兩種。

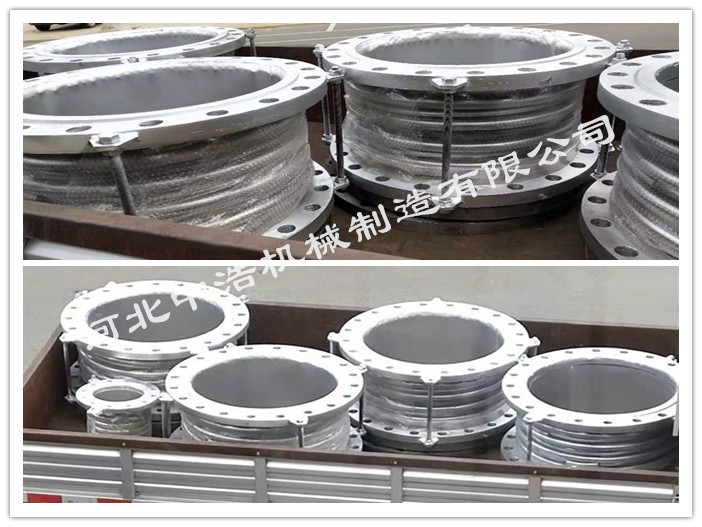

　　1.金屬波紋管是由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成，屬於一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移，也可用於降噪減振，在現代工業中用途廣泛。

　　2.非金屬補償器可以補償管道軸向、橫向、角向位移，具有無推力、簡化支座設計、_、_、消聲減振等特點，特別適用於熱風管道及煙塵管道。
